Dane techniczne

Zalecane średnice lin w mm dla lin cumowniczych i kotwicznych

Długość łodzi okazała się najbardziej użyteczną wskazówką przy zaleceniu, jakiej średnicy liny użyć do cumowania i kotwiczenia łodzi. O ile łódź jest podnoszona własną wypornością, liny cumownicze i kotwiczne muszą wytrzymywać przede wszystkim ciśnienie przypływu, prąd i ciśnienie wiatru w zależności od typu łodzi.

Uwaga: Podane wartości są tylko orientacyjne, przy wyposażaniu łodzi należy się kierować ustawodawstwem oraz rejestrem danego kraju.

Dugość łodziugość łodzi (stopy)	FLEXI DOCK	KEY WEST	LAGUNA	MALAGA	VISION
20 ft		10 mm	8 mm	12 mm	8 mm
26 ft		12 mm	10 mm	14 mm	10 mm
33 ft		14 mm	12 mm	16 mm	12 mm
38 ft	14 mm	16 mm	14 mm	18 mm	14 mm
45 ft	16 mm	18 mm	16 mm	20 mm	16 mm
52 ft	18 mm		18 mm	24 mm	18 mm

Zalecane srednice lin w mm na szoty i fały

Stosując liny wyprodukowane z wysoko wytrzymałych materiałów jak VECTRAN lub Dyneema ® możemy zmniejszyć średnice lin o 2 mm w porównaniu do odpowiedników poliestrowych.

Uwaga: Podane wartości są orientacyjne i nie zastępują przepisów krajowych.

Dugość łodziugość łodzi (stopy)	Szot grota*			Szot spinacera*
Dugość łodziugość łodzi (stopy)	Main	Spin	Genoa	Main	Spin	Genoa
20 - 26 ft	8 mm	8 mm	10 mm	8 mm	8 mm	8 mm
27 - 29 ft	10 mm	8 mm	10 mm	8 mm	8 mm	8 mm
30 - 33 ft	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm
34 - 38 ft	12 mm	10 mm	12 mm	10 mm	10 mm	10 mm
39 - 42 ft	12 mm	12 mm	14 mm	12 mm	12 mm	10 mm
43 - 46 ft	12 mm	12 mm	14 mm	14 mm	12 mm	14 mm
47 - 52 ft	14 mm	14 mm	16 mm	16 mm	14 mm	14 mm
53 - 58 ft	16 mm	16 mm	18 mm	18 mm	16 mm	18 mm

Magazynowanie

Dopuszczalny okres magazynowania bez uszczerbku na okresie użytkowania wynosi 5 lat od daty produkcji.

Wymogi magazynowe:

czyste i ciemne miejsce,
bez ryzyka chemicznej kontaminacji,
w przedziale temperatur 15 – 25 °C,
przy wilgotności względnej w okolicy 65 %.

Ważna uwaga:
W trakcie produkcji lin na etapie obróbki włókien są wykonywane takie czynności mechaniczne jak snucie, skręcanie i splatanie. Włókna znajdują się wtedy w stanie mechanicznie warunkowanego naprężenia wstępnego. Po odpowiednim długim magazynowaniu w materiale dochodzi do retardacji i relaksacji- cząsteczki uspakajają swój ruch. Ten okres wypoczynku liny poprawia jej parametry.

Wyniki badan laboratoryjnych niezbicie dokładają zauważalną poprawę dynamicznych parametrów lin pozostawionych uprzednio kilka lat na magazynie.

Nasze materiały nie zawierają żadnych zmiękczaczy (np.. PCV), które by po latach dyfundowały i powodowały tym kruszenie się włókien. Z powyższego wynika korzystny wpływ nawet 5 letniego przechowywania liny przed przystąpieniem do użytkowania.

Materiał

Nasze liny i sznury osiągają świetne parametry i są maksymalnie odporne na najgorsze warunki atmosferyczne, promienie UV i ścieranie. Zamiast materiałów naturalnych używamy włókien syntetycznych odznaczających się w porównaniu z włóknami naturalnymi lepszymi właściwościami, mianowicie wyższą wytrzymałością, niższą rozciągliwością i dłuższą trwałością.

Poniższa tablica pokazuje własności poszczególnych materiałów..

Material	HMPE	LCP	Aramid fibre	Poliester	Polyamide	Polipropylen multifilament
Nazwa handlowa	Dyneema^®	Vectran	Technora	Dacron, Diolen, Travire	Nylon, Perlon	Multitex
Wytrzymałość jednostkowa (cN/dtex)*	28 - 38	22 - 25	20 - 25	7 - 8	6.5 - 8.3	6 - 7
Rozciągliwość przy zerwaniu (%)	3.5	3.3	4.6	10 - 16	16 - 27	20 - 23
Ciężar właściwy (g/cm 3)	0.98	1.41	1.44	1.38	1.13	0.91
Punkt topnienia (°C)	144 - 152	330	Karbonizacja przy 500°C	260	220	160
Odporność na ścieranie	bardzo dobra	dobra	dobra	doskonała	doskonała	dobra
Odporność na promieniowanie UV	bardzo dobra	marna	marna	doskonała	dobra	wzrasta po stabilizacji
Odporność na sole	doskonała	doskonała	dobra	dobra	dobra	dobra przy słabym stężeniu
Odporność na kwasy	doskonała	doskonała	doskonała	rzeważnie dobra	-	doskonała
Odporność na produkty ropopochodne	doskonała	doskonała	doskonała	doskonała	dobra	dobra
Pełzanie	pełza podczas długotrwałego obciążenia	niemierzalne	niemierzalne	niemierzalne	niemierzalne	niemierzalne
Wytrzymałość na węzłach (%)	35 - 50	30 - 35	30 - 40	55 - 60	60 - 65	55 - 65

*wytrzymałość odniesiona do delikatności włókna. Dane w tabelce mają charakter wyłącznie orientacyjny

Do lin fałowych i szotowych

jest odpowiednie zastosowanie materiałów, które posiadają niską rozciągliwość,
wysoką wytrzymałość i długą żywotność. - najczęściej stosowanym materiałem jest poliester
dla zastosowań wyczynowych wysuwają się na czoło nowe materiały o wysokiej wytrzymałości jak Dyneema ® i Vectran.

Wymagania materiałowe w przypadku

lin cumowniczych, kotwicznych i holowniczych są odmienne od wymagań materiałowych lin windowych i żaglowych.
Liny cumownicze, kotwiczne i holownicze muszą być zdolne do pochłaniania dużych udarów i powtarzających się napięć, muszą więc być elastyczne i mocne
O ile pływający materiał jak polipropylen jest odpowiedni do zastosowania jako lekka lina holownicza, o tyle cięższy poliamid i poliester są idealne do zastosowania na liny cumownicze i kotwiczne.

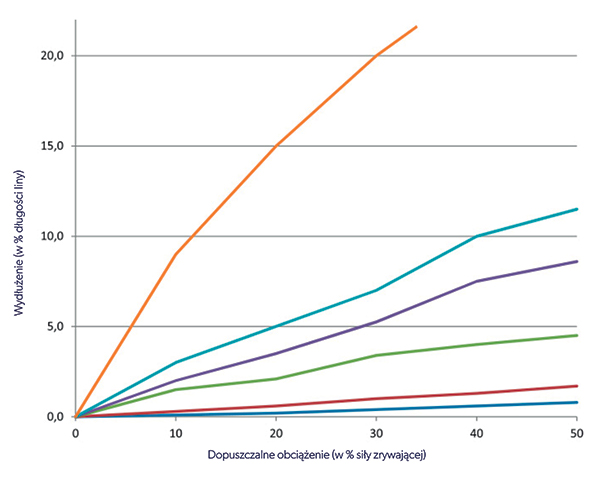

Krzywe rozciągliwości „użytych“ lin cumowniczych i kotwicznych

„Użytych“ oznacza zwykle używanych w normalnych warunkach atmosferycznych. Te są symulowane w laboratorium dziesięciokrotnym obciążeniem liny przez okres dziesięciu sekund siłą o wielkości 20 % wytrzymałości danej liny

DM 20
Dyneema^®SK 78, Vectran
Dyneema^®SK 78 i VECTRAN z Poliestrowym oplotem w edycji wyścigowej
Poliester podwójnie pleciony po termo stabilizacji
Poliester podwójnie pleciony
Poliamid podwójnie pleciony



Odsyłając formularz zgadzasz się z zasadami ochrony danych osobowych.
